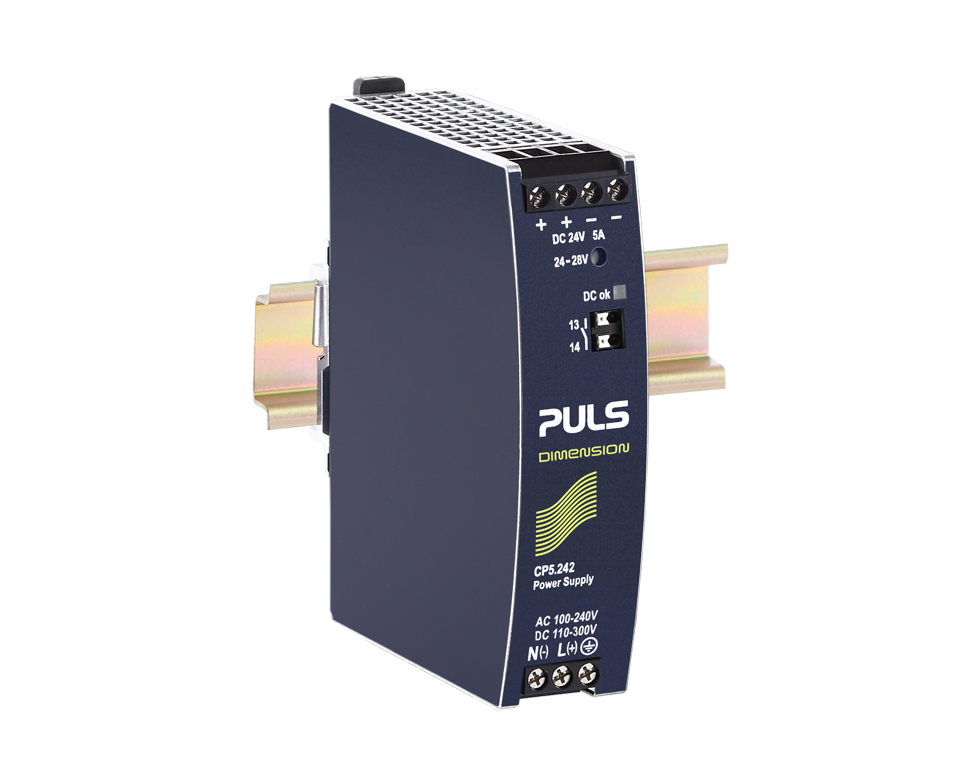

CP5.242 NEW

单相系统的DIN导轨电源

24V, 5A

AC 100-240V 宽范围输入

宽度仅32mm

效率最高达到94.3%

非满载时效率依旧卓越

20%输出功率储备

简单保险丝跳断：3倍额定电流12ms输出

HiccupPLUS 安全过载模式

主动式功率因数校正 (PFC)

最最小化的浪涌电流冲击

满输出功率，当温度为 -25至+60°C

DC-OK信号继电器触点

DC 输出24-28Vdc

5-4.3A

120W

输入AC 100-240V  (-15%/+10%)

DC 110V-300V  (± 20%)

体积32 x 124 x 102mm

重量440g

产品状态 iter常备库存

輸入數據

A交流输入电压AC 100-240V  (-15%/+10%)

直流输入电压DC 110V-300V  (± 20%)

EN61000-3-2（PFC标准）满足

谐波校正主动式

功率因数0.91

输入浪涌电流抑制主动式

峰值启动电流5A/6A (B1)

外部输入保险丝推荐min. B - 6A / C - 6A

输出数据

额定电压24Vdc

调压范围24-28V

输出电流范围5-4.3A

输出电流4.3A 当 28V

5A 当 24V

输出功率120W

Power Reserves20% 额外功率

电压纹波与噪声 最大值50mVpp

其它数据

体积32mm x 124mm x 102mm

每台的重量（净重）440g

Operat. Temperature Range-25°C ... +70°C

Derating3W/°C at >60°C

安装方式DIN-Rail

Efficiency, typ.94.3%

Power Losses, typ.7.3W

平均无故障时间 SN 29500 @ 40°C (h)867 000h

连接端子类型螺丝式接线端子

DC-OK信号有

Footnotes

B1)峰值电流，120Vac/230Vac，环境温度为+40°C，冷启动时
